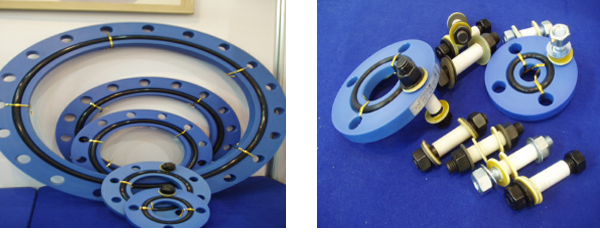

절연스페샤의 특징

절연스페샤는 배관 부속으로 동일한 품질관리가 요구되는 중요한 기능이 있으며 당사는 30년간의 도시가스 및 기타 중요한 국가기간 산업에 제작,납품한 기술 축척으로 인하여 안전성을 보장할 수 있습니다.
시공시 깨어지는 단점을 보완하기 위하여 절단 후 재열처리 합니다.
시공 장착시 절연 볼트 Tube의 흔들림, 걸림현상으로 인하여 조립시 찢어지고, 절연이 떨어지는 단점을 보완하기 위하여 Tube 부분을 고정(사출)되어 있습니다. (의장 등록 No.0382424)

절연 & 철 SPACER 제작 사양

절연튜브(볼트 - 너트 수치 기준)

사용 용도

기존 배관 및 신규 배관의 절연 목적
절연성이 뛰어나고 부분 흡수가 없으며 부식 및 Seeling 효과가 뛰어나 반영구적으로 사용
LNG, LPG 공업용 내약품성 및 전기 절연을 필요로 하는 배관
15A~1000A외에 ANSI,DIN 규격등 주문 생산합니다.
별도의 절연,철스페샤의 제작 사양서가 있습니다.

KS A9001:2001/ISO 9001:2001: 인증업체
의장등록:No 0382424

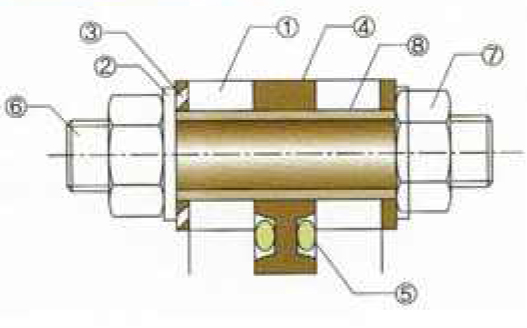

No	Description	MTL	REMARKS
1	Nick Flange	42이상	KS B 1511
2	Wire Washer	42이상
3	Insulation Washer	에폭시급이상	(천 人)
4	Insulation Flange	MC나이론급 이상	FLG두께의 1/3이상
5	O-Ring NBR	NBR옵션1장	NBR 옵션1장
6	Bolt	S45C이상
7	Nut	S45C이상
8	Insulation Tube	테프론급 이상	TUBE 고정될 것

절연 스페샤 재료 기준

항목		MC나일론
비중	1.14~1.17	열팽창계수	4.59x10E-6(1/℃)
아이조드 충격강도	14.5Kg.㎠	인장강도	670~840kg/㎠
로크웰경도	102~120	신장률	10~70％
굴곡강도	700~730Kg/㎠	압축강도	1100~1200kg/㎠

절연 스페샤

재질: MC NYLON(Monocast Nylon)급 이상
조건: ①열처리 ②내부 기공 없을 것 ③평탄도 유지

항목	규격	구분	규격
①	KS D 3507 (일반배관용 탄소강관) 규격의 PIPE 내경기 기준	①	플렌지 두께의 1/3 이상일 것
②	KS B 1511의 호칭,압력10K 보통 플렌지 기준	O-Ring자리	O-Ring자리 중심의 위치는 KS D 3507규격의 PIPE 외경과 졸트구멍 안쪽면과의 중심에 위치
③	KS B 1511의 호칭, 압력10K 보통 플렌지 기준	O-Ring자리	O-Ring자리 중심의 위치는 KS D 3507규격의 PIPE 외경과 졸트구멍 안쪽면과의 중심에 위치
④	KS B 1511의 호칭,압력10K 보통 플렌지 기준	기타	KS B 1511의 호칭,압력10K 보통 플렌지 기준

O-Ring

시험항목	O링의 기계적 성질 기준
스프링 경도	70±5Hs
연산율	100±5kgf/㎠
연산율	250±5％
인장응력	28±5kgf/㎠
절연치	500㏁
압축연구 변형시험	120℃,70시간 방치했을 때 압출,영구변형이 최대 40％ 미만이 되어야 함
부실 및 점착시험	70±1℃,24시간 방치했을 때 상대 금속을 부식시키거나 점착이 생겨서는 안 된다. 다만, 금속의 변색을 부식으로 인정하지 않는다

볼트,너트,와샤

재질: S45C 이상의 강도유지(S:STEEL,C:CARBON)
조건: S45C 이상의 강도유지(S:STEEL,C:CARBON)
규격

구분	규격
일반사항	KS B 1002 6각볼트의 기준 및 관련 규칙에 따른다
⑨	절연 FLANGE 두께 x 3 + 절연와샤 두께 x 1.5

볼트,너트,와샤

재질 : ①절연튜브: 테프론급이상 ②절연와샤(천人)급 이상 천
규격 : ①절연튜브 길이:⑨와 동일하게 ②와샤두께 : 3mm이상
③튜브크기:볼-트에 끼운 후 고정되어 손으로 벗길 수 없는 것

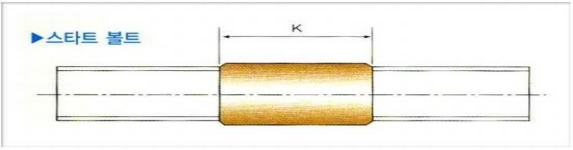

-여기서 절연튜브길이 K는 K=(절연스페샤 두께x넥 플렌지 두께 x 2)+(절연와샤 두께 x 1.5)

규격	볼트,너트		규격	볼트,너트
A	호칭길이나사부위	볼트수	A	호칭길이나사부위	볼트수
32	M16×100×29	4	150	M20×130×30	8
40	M16×100×29	4	200	M20×130×30	12
50	M16×100×29	4	250	M22×150×30	12
65	M16×100×29	4	300	M22×150×30	16
80	M16×100×29	8	350	M22×150×30	16
100	M16×100×29	8	400	M24×180×30	16
125	M20×130×30	8	500	M24×180×30	20

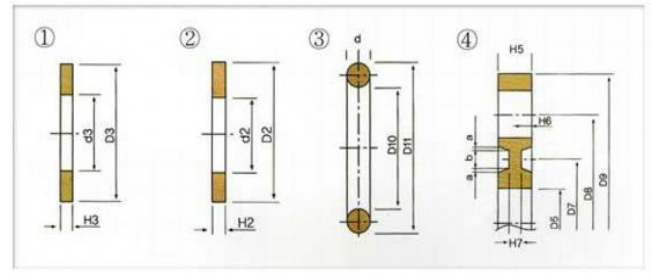

규격(KS,JIS,10kgf/㎠)

규격	절연와샤						②절연 플렌지					③철와샤				②O-Ring
A	d3	d3	H3	D5	H6	H5	A	B	H7	D7	D8	D9	D2	D2	H2	D	D10	D11
25	34	20	3	28.5	4.5	14	0.15	8		53	90	124	30	17	3	7	38	52
32	34	20	3	35	4.5	16	0.15	8		58	100	134	30	17	3	7	46	62
40	34	20	3	42	4.5	16	0.2	8		63	105	141	30	17	3	7.5	54	69
50	34	20	3	57	4.5	16	0.2	9		82	120	153	30	17	3	8	76	92
65	34	20	3	73	4.5	16	0.2	9		95	140	172	30	17	3	8	93	109
80	34	20	3	78.5	5.5	18	0.2	11		105	150	182	30	17	3	10	98	118
100	34	20	3	101	5.5	18	0.25	11		130	175	215	37	17	3	10	123	143
125	40	24	3	129	6	20	0.25	11		158	210	243	37	21	3	10	153	173
150	40	24	3	153.5	7	22	0.25	14		185	240	283	37	21	3	12	176	200
200	40	24	3	202	7	22	0.3	14		235	290	333	37	21	3	12	226	250
250	45	27	3	254	7.5	25	0.3	16		290	355	405	39	23	3	14	280	308
300	45	27	3	305	8	27	0.3	16		337	400	445	39	23	3	14	327	355
350	45	27	3	336	8	32	0.3	16		378	445	492	39	23	3	14	365	395
400	50	29	3	395	8	32	0.3	16		438	510	560	44	25	4	16	425	457
500	50	29	3	501	9	32	0.3	16		541	620	675	44	25	4	16	530	562
